手動でプリントヘッド位置を調整する

自動でプリントヘッド位置調整を行っても、罫線がずれたり、印刷結果が思わしくなかったりした場合に、手動でプリントヘッド位置を調整してください。

参考

用意するもの:A4またはレターサイズの普通紙2枚

  1. 電源が入っていることを確認する

  2. ホーム画面をフリックしてセットアップ]を表示し、タップする

    セットアップメニュー画面が表示されます。

  3. メンテナンス]をタップする

    メンテナンス]画面が表示されます。

  4. ヘッド位置調整−手動]をタップする

    確認画面が表示されます。

    参考

    • ヘッド位置調整値を印刷]を選ぶと、現在の設定を印刷して確認することができます。
  5. カセットにA4またはレターサイズの普通紙を2枚セットする

    重要

    • メンテナンス]画面の各操作では、用紙の種類やサイズを登録する画面は表示されません。このため、A4またはレターサイズの普通紙以外がセットされた場合も、エラーメッセージが表示されずにそのまま印刷が行われます。
  6. 補助トレイを引き出し、排紙サポートを開く

  7. はい]をタップする

    プリントヘッド位置調整パターンが印刷されます。

  8. パターンは、正常に印刷されましたか?]のメッセージが表示されたら、正常に印刷されていることを確認し、[はい]をタップする

  9. メッセージを確認し、[次へ]をタップする

    ヘッド位置の調整値を入力する画面が表示されます。

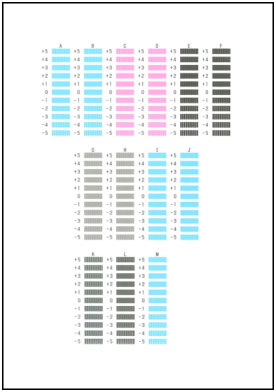

  10. 1枚目のプリントヘッド位置調整パターンを見て、[A]をタップし、A列の中から一番縦すじの目立たないパターンの番号をタップする

    参考

    • パターンが均一にならないときには、縦すじが一番目立たないパターンを選びます。

      A:縦すじが目立たない例

      B:縦すじが目立つ例

  11. B列からM列まで、各列ごとに同様の操作を繰り返し、すべてのパターン番号を設定後、[OK]をタップする

  12. メッセージの内容を確認し、[OK]をタップする

    2枚目のプリントヘッド位置調整パターンが印刷されます。

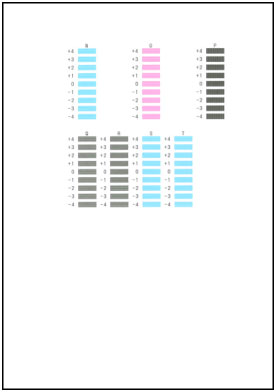

  13. 2枚目のプリントヘッド位置調整パターンを見て、[N]をタップし、N列の中から一番横すじの目立たないパターンの番号をタップする

    参考

    • パターンが均一にならないときには、横すじが一番目立たないパターンを選びます。

      C:横すじが目立たない例

      D:横すじが目立つ例

  14. O列からT列まで、各列ごとに同様の操作を繰り返し、すべてのパターン番号を設定後、[OK]をタップする

    P列は一番縦すじが目立たないパターンを選びます。

  15. ヘッド位置調整終了のメッセージが表示されたら、[OK]をタップする
